Ракеты ДМ-70 от установки разминирования УР-83П "Змей Горыныч" в Украине, весна 2023




Ракеты, или же "реактивные двигатели", или же "ракетный двигатель подачи заряда разминирования" ДМ-70 внешне напоминают 80мм НУРСы, но на деле - уменьшенные версии ДМ-140 от УР-77.


Именно ДМ-70 тянет за собой секции ДКРП-4.




"Двигатель ДМ-70 состоит из корпуса, снаряженного зарядом твердого ракетного топлива (ТРТ) и пороховым воспламенителем. В корпусе с помощью резьбового соединения установлено дно и сопловой блок. В дно ввинчен пиропатрон ДП4-4. На дне имеется патрубок с наружной резьбой, на котором закреплена втулка, которая служит для соединения двигателей при их попарно-последовательном соединении.
Сопловой блок имеет шесть сопел, наклоненных к продольной оси, и патрубок с наружной резьбой, на который при хранении навинчивается колпачок.
Заряд ТРТ представляет собой одноканальную шашку, бронированную по наружной поверхности. Канал выполнен со смещением относительно продольной оси заряда, что позволяет увеличить время его работы. В сопловой части заряд установлен на опоре, снабженной резиновым обтюратором, предотвращающим перетекание продуктов сгорания в зазор между корпусом и наружной бронированной поверхностью заряда.
Двигатель ДМ-70 имеет массу 70 кг, заряд ТРТ - 27 кг. Время работы двигателя 6-8 с.

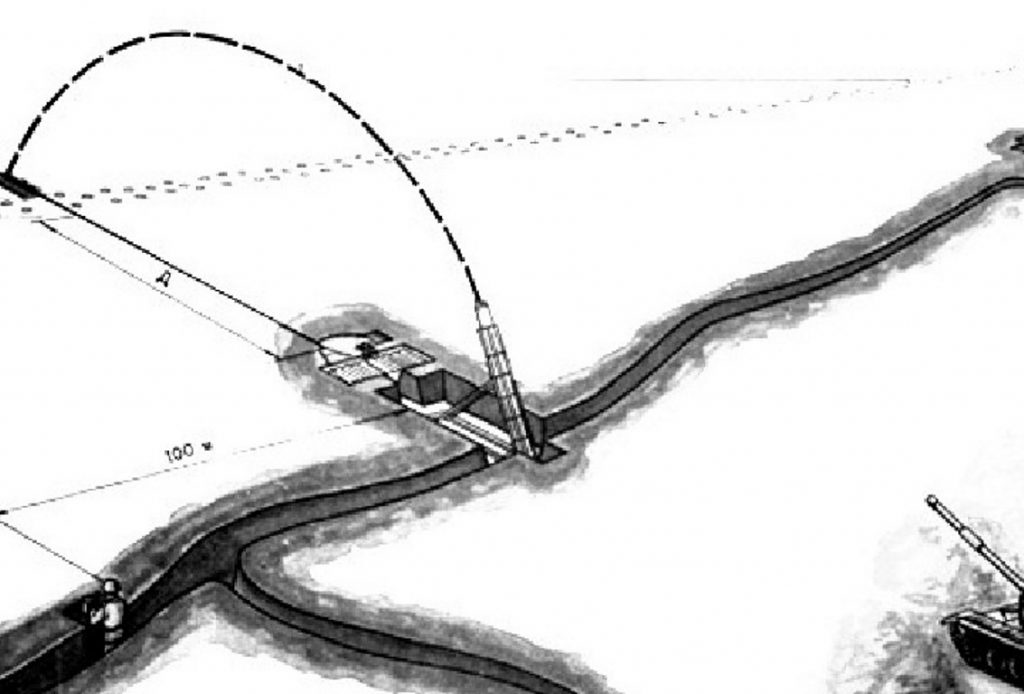

При подаче заряда разминирования на 200 м используется один двигатель ДМ-70, а на 500 м - два двигателя."


"Змей Горынычей" использовали на Донбассе и в 2014-2022 годах, особенно войска ДЛНР, но не по прямому назначению, а, скорее, как огромную фугасную колбасу, по сирийскому же принципу.
Таким образом определенное количество ДМ-70 валяется где-то в полях и лесах.
